AiTrip EEPROM BIOS USB Programmer CH341A + SOIC8 Clip + 1.8V Adapter

AiTrip EEPROM BIOS USB Programmer CH341A + SOIC8 Clip + 1.8V Adapter

استخدامه:

مبرمجة باريوس

* برمجة وقراءة شريحة الـ BIOS (EEPROM)
* تصليح مشاكل البايوس (مثل الجهاز ما يشتغل أو شاشة سوداء)
* تحديث أو إعادة كتابة BIOS للابتوبات واللوحات الأم
* فك تشفير أو تعديل بيانات بعض الشرائح
* يستخدم مع الكلبس (SOIC8) للبرمجة بدون فك الشريحة

التوافقية ويا الأجهزة:

* يدعم شرائح EEPROM نوع 24 و 25 Series
* يشتغل ويا:
* اللوحات الأم (PC Motherboards)
* اللابتوبات
* كروت الشاشة (بعضها)
* أجهزة التلفزيون وبعض الأجهزة الإلكترونية
* متوافق مع أنظمة: Windows (غالبًا يحتاج تعريف CH341A)
* يدعم شرائح 1.8V باستخدام الأدابتر المرفق

CH341A 24 25 Series EEPROM Flash BIOS USB Programmer Module + SOIC8 SOP8 Test Clip + 1.8V adapter + SOIC8 adapter KIT
كت مبرمجة يحتوي على مبرمجة بايوس مع قاعدة حجم 150مل وقارصة وادبتر تحويل فولتية الى 1.8 فولت

مبرمجة CH341A مع مشبك SOIC8 ومحول 1.8 فولت – الحقيبة المتكاملة لصيانة وصيانة البيوس والـ EEPROM
إذا كنت تعمل في مجال صيانة اللوحات الأم (Motherboards)، إصلاح الشاشات، صيانة أجهزة الكمبيوتر المحمول (Laptops)، أو حتى تعديل أجهزة الراوتر والرسيفرات، فإن مجموعة المبرمجة الاحترافية AiTrip CH341A هي الأداة الأساسية التي لا غنى عنها في ورشتك.
توفر لك هذه المجموعة حلاً متكاملاً وقوياً لإعادة إحياء الأجهزة “الميتة” بسبب مشاكل البرامج الثابتة (Firmware) أو تحديثات البيوس (BIOS) الخاطئة، وتغنيك عن شراء أدوات معقدة وباهظة الثمن.

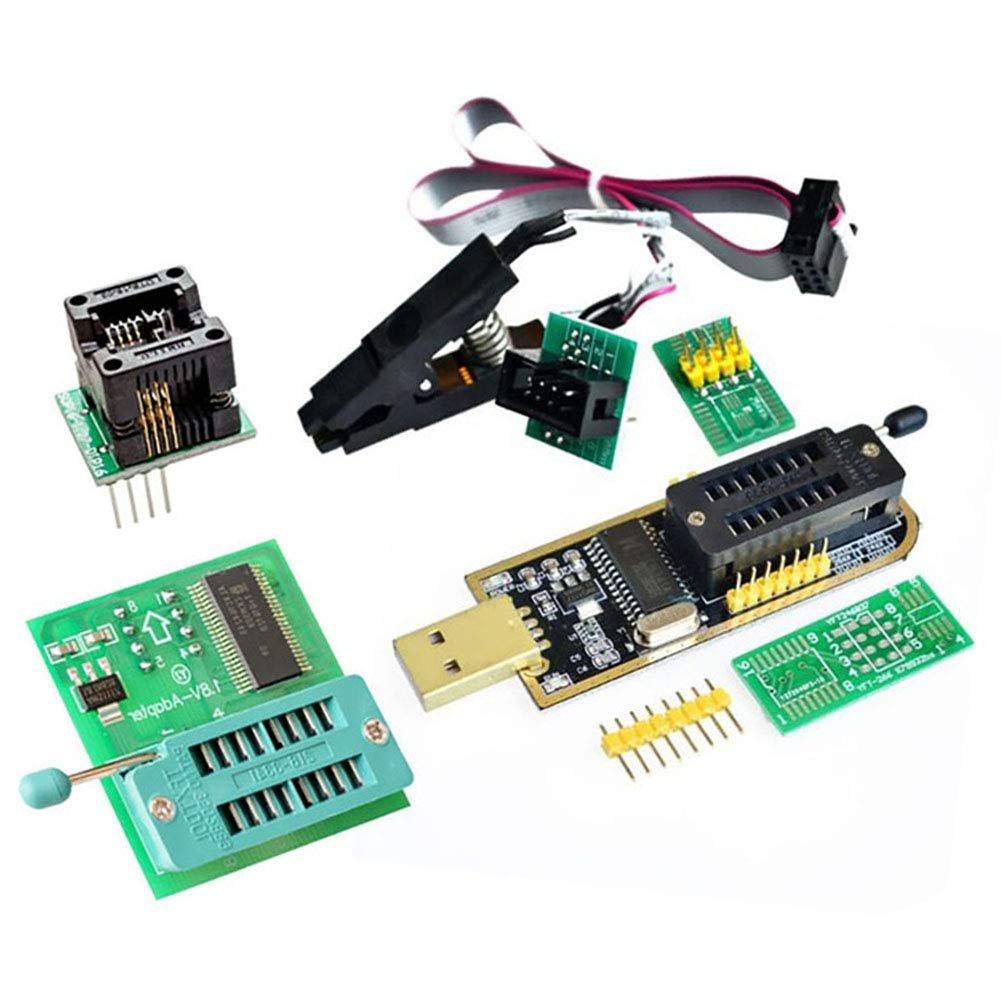

محتويات الحزمة المتكاملة
تأتي هذه المجموعة بـ 3 قطع رئيسية متوافقة تماماً لتغطية جميع سيناريوهات الصيانة:
1 مبرمجة CH341A USB الأساسية: القلب النابض للمجموعة، وتدعم عائلات الرقاقات الشهيرة 24 EEPROM و 25 SPI Flash. تمتاز بمنفذ USB سريع ومتوافق مع معظم أنظمة التشغيل.
2 مشبك الاختبار SOIC8 / SOP8 Clip: الأداة السحرية التي تتيح لك قراءة وكتابة البيانات على رقاقات البيوس دون الحاجة إلى إزالتها أو لحامها من على اللوحة الأم، مما يوفر الوقت ويقضي على مخاطر تلف المسارات.
3 محول الجهد 1.8 فولت (1.8V Adapter): قطعة حاسمة للتوافق مع اللوحات الأم الحديثة (مثل لوحات هواتف آيفون، بعض الحواسيب المحمولة الحديثة، ولوحات الأم من الجيل الجديد) التي تعمل رقاقات البيوس فيها بجهد منخفض 1.8 فولت بدلاً من 3.3 فولت التقليدي، لحماية الرقاقات من الاحتراق.
الميزات الرئيسية والمواصفات الفنية
رقاقة تعريف متطورة: تعتمد على شريحة CH341A الأصلية التي تحول منفذ USB إلى منفذ تسلسلي (Serial) أو واجهة طابعة، وتدعم بروتوكولات SPI و I2C بكفاءة عالية.
مؤشرات إضاءة ذكية: تحتوي المبرمجة على مؤشر طاقة (Power LED) ومؤشر لحالة نقل البيانات (Status LED) لمراقبة عملية القراءة والكتابة والنسخ الاحتياطي بشكل فوري.
دعم واسع للجهد: بفضل محول 1.8 فولت المرفق، يمكنك التبديل بأمان بين الأجهزة التي تعمل بجهد 3.3 فولت وتلك التي تتطلب 1.8 فولت.
مشبك عالي الجودة: يتميز المشبك بنقاط تلامس مطلية بالذهب لضمان توصيل مستقر وإشارة نظيفة بدون تشويش أثناء نقل البيانات الحساسة.
استخدامات وتطبيقات المنتج
تعتبر هذه الأداة بمثابة “طوق النجاة” في العديد من سيناريوهات الصيانة المتقدمة:
إصلاح اللوحات الأم للحواسيب (Desktop & Laptop BIOS Recovery): عند فشل تحديث البيوس وظهور الشاشة السوداء، يمكنك استخدام المشبك لإعادة شحن البيوس بملف (Dump) سليم بنقرة زر واحدة.
صيانة كروت الشاشة (GPU VBIOS Flashing): تعديل أو إصلاح البيوس الخاص بكروت الشاشة (VBIOS) لتعدين العملات الرقمية أو استعادة الإعدادات الأصلية بعد كسر سرعة خاطئ.
تعديل وفك تشفير أجهزة الراوتر والمودم: تحديث البرامج الثابتة (Firmware) لأجهزة الشبكات وتثبيت أنظمة مفتوحة المصدر مثل OpenWrt.
إصلاح شاشات التلفزيون والـ LCD: إعادة برمجة رقاقات الذاكرة الخاصة بلوحات التحكم بالشاشات الذكية لحل مشاكل التجمد على الشعار.
صيانة الـ اللوحات الإلكترونية الذكية: قراءة وتعديل الذاكرة في أنظمة السيارات (Automotive ECUs) وأجهزة الاستقبال الفضائي (Receivers).
لماذا تختار هذه المجموعة بالذات؟
1. حماية استثمارك ووفر وقتك:
بدلاً من اللجوء إلى فك رقاقة البيوس باستخدام الهوت إير (Hot Air) وإعادة لحامها – مما قد يعرض البوردة لتلف المسارات أو الحرارة الزائدة – تتيح لك هذه المجموعة القراءة والكتابة مباشرة فوق البوردة باستخدام المشبك المرن.
2. أمان مطلق مع رقاقات 1.8 فولت:
محاولات برمجة رقاقات الذاكرة الحديثة بجهد 3.3 فولت تؤدي فوراً إلى تلف الشريحة بشكل دائم. المحول المرفق يضمن خفض الجهد بدقة إلى 1.8 فولت، مما يجعلك مستعداً للتعامل مع أحدث قطع الهاردوير في السوق.
3. دعم برمجيات واسع:
تعمل المبرمجة مع مجموعة ضخمة من البرامج المجانية والاحترافية الشهيرة مثل Asurada, NeoProgrammer, CH341AFree, و Adobe Programmer، وتدعم أنظمة تشغيل Windows (بما في ذلك Windows 10 و 11) بالإضافة إلى Linux.
دليل إرشادي سريع للاستخدام الآمن
1 التعرف على الرقاقة: تأكد من رقم الموديل المطبوع على رقاقة البيوس (مثلاً: Winbond W25Q64FW) لمعرفة الجهد المطلوب.
2 استخدام المحول إذا لزم الأمر: إذا كانت الرقاقة تعمل بجهد 1.8 فولت، قم بتركيب محول الـ 1.8V في قاعدة المبرمجة أولاً، ثم قم بتركيب لوحة التوصيل فوقه.
3 محاذاة النقطة (Pin 1): انتبه دائماً للعلامة أو النقطة الصغيرة على الرقاقة وعلى المبرمجة (Pin 1)؛ يجب أن تتطابق المحاذاة (السلك الأحمر في المشبك يمثل دائماً Pin 1).
4 التوصيل والبرمجة: ضع المشبك بحرص على الرقاقة، قم بتوصيل المبرمجة بمنفذ USB في الكمبيوتر، وافتح برنامج البرمجة المفضل لديك وابدأ بالقراءة (Read) ثم خذ نسخة احتياطية (Backup) قبل كتابة أي ملف جديد.
محتويات الشحنة بالكامل:
1 × مبرمجة CH341A USB الاحترافية.
1 × مشبك اختبار SOIC8 / SOP8 مع كابل التوصيل.
1 × محول جهد من 3.3 فولت إلى 1.8 فولت.
2 × لوحات تحويل اللحام الثابت (SOP8 إلى DIP8) الإضافية.
اجعل ورشة الصيانة الخاصة بك متكاملة ووفر لعملائك حلول صيانة هاردوير على مستوى احترافي مع هذه الحزمة الذكية
